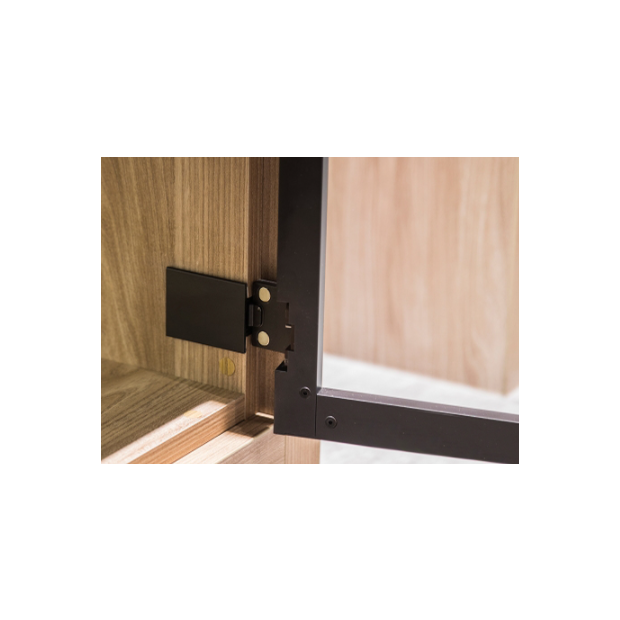

義大利MIXAL 鋁框門鉸鍊GLIX

鋁框

義大利MIXAL 鋁框門鉸鍊GLIX

鋁框鉸鏈

詳細介紹

商品特色
■ 鉸鍊分為崁入式GLIX、明裝式GLIX 3.0；明裝式GLIX 3.0可用於鋁框門及木門，用於木門時需加購木門底座GLIX ON
■ 門片可開啟270度且三向調整(上下、左右、前後)，關閉帶有阻尼效果
■ 明裝式GLIX 3.0，門片高度為2500mm以下只需兩顆鉸鍊即可；門片高度為2500-3000mm則裝三顆鉸鍊
■ 崁入式鉸鍊於側板挖孔安裝
■ 鉸鍊適用側板25mm可用於共用側板
■ 產品可搭配 義大利MIXAL 鋁框門GLIX、義大利MIXAL 鋁框門；可裁切GLIX LIGHT

商品規格
■ 崁入式鉸鍊分為：適用側板18mm(蓋16mm)、適用側板25mm(蓋10.5mm)
■ 明裝式鉸鍊分為：適用側板18mm(蓋16mm)、適用側板25mm(蓋10.5mm)
■ 木門用底座分為：適用門厚18mm、25mm，只能搭配明裝式GLIX 3.0

/崁入式鉸鍊調整示意圖/

/崁入式鉸鍊挖孔尺寸圖/

/明裝式鉸鍊調整示意圖/

/明裝式鉸鍊挖孔尺寸圖/

/安裝尺寸圖/

/木門用底座安裝示意圖/
